ジオグリッド資材

土木資材

透水シート

バロン透水シート

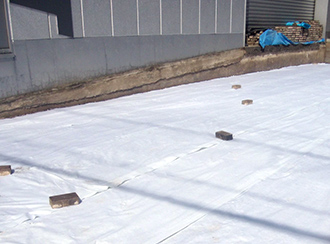

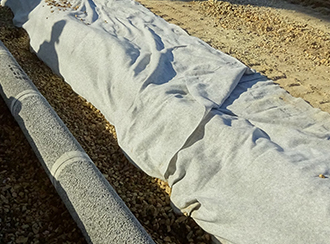

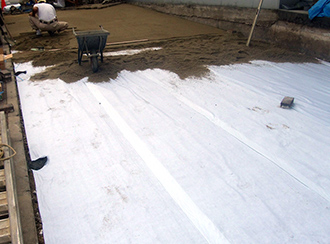

透水性インターロッキング、浸透管、雨水貯留浸透設備などにご利用いただけます。
透水性が高く、フィルター機能に優れています。
シートの目が細かく、土壌の流出を防ぎます。
高い柔軟性と強力を有します。

■ バロン透水シートシリーズの一部ラインナップは、環境負荷の低い商品としてエコマークを取得しております。

画像：PK-100 ホワイト

WEBカタログ

PKL-400
雨水貯留施設への保護シート用途

PK-150

PK-200
ポーラスコンクリートへの吸出用途

規格一覧

品番 PK-100ホワイト PK-150 PK-200 PK-500 PKL-95 PK-100ブラック PKL-110 PKL-200 PKL-300 PKL-400
  短繊維不織布 長繊維不織布
厚さ(mm)
JIS L 1913準拠		 0.6 2.0 3.0 ー 1.0 0.5 1.0 2.0 ー ー
厚さ(mm)
JIS L 1908準拠		 ー 1.5 2.0 4.2 ー ー ー 2.0 3.0 4.0
質量(g/㎡) 100 150 200 500 95 100 110 200 300 400
引張強度
(N/5cm)		 タテ：150
ヨコ：150		 タテ：250
ヨコ：250		 タテ：300
ヨコ：300		 タテ：1000
ヨコ：1000		 タテ：250
ヨコ：250		 タテ：290
ヨコ：150		 タテ：300
ヨコ：300		 タテ：450
ヨコ：450		 タテ：800
ヨコ：800		 タテ：1000
ヨコ：1000
引張強度※1
(kN/m)		 タテ：3.0
ヨコ：3.0		 タテ：5.0
ヨコ：5.0		 タテ：6.0
ヨコ：6.0		 タテ：20.0
ヨコ：20.0		 タテ：5.0
ヨコ：5.0		 タテ：5.8
ヨコ：3.0		 タテ：6.0
ヨコ：6.0		 タテ：9.0
ヨコ：9.0		 タテ：16.0
ヨコ：16.0		 タテ：20.0
ヨコ：20.0
伸度
(％)		 タテ：30
ヨコ：50		 タテ：40
ヨコ：60		 タテ：80
ヨコ：80		 タテ：80
ヨコ：80		 タテ：40
ヨコ：40		 タテ：20
ヨコ：30		 タテ：40
ヨコ：40		 タテ：50
ヨコ：50		 タテ：50
ヨコ：55		 タテ：60
ヨコ：60
透水係数
(cm/sec)		 1.0×10-1以上 1.0×10-1以上 1.0×10-1以上 1.0×10-1以上 1.0×10-1以上 1.0×10-1以上 1.0×10-1以上 1.0×10-1以上 1.0×10-1以上 1.0×10-1以上
幅(cm)
×
長さ(m)		 100×100
150×100
200×100		 100×50
200×50		 200×15
100×25
200×25
100×50
200×50		 100×50
200×50		 100× 50
200× 50		 100× 50
200× 50		 100× 50
200× 50		 200×50 200×50 200×50
材質 ポリエステル ポリエステル

※1　引張強度は(N/5㎝)の数値をもとに算出しています。N/5㎝の数値に20を掛けて1000で割るとkN/mの数値になります。
例）PK-100ホワイトの場合：150(N/5㎝)×20÷1000＝3kN/m

<p>建設業界全体でも環境負荷の小さい資材を優先的に選ぶ「グリーン調達」を推進すべく、環境に配慮した土木製品の普及がすすめられています。バロン透水シートシリーズでは、通常ラインナップの他にエコマーク認定タイプもご用意しております。エコマーク認定タイプをご希望の方は、必ず事前にお問合せください。</p>

環境配慮型商品のご提案

建設業界全体でも環境負荷の小さい資材を優先的に選ぶ「グリーン調達」を推進すべく、環境に配慮した土木製品の普及がすすめられています。バロン透水シートシリーズでは、通常ラインナップの他にエコマーク認定タイプもご用意しております。エコマーク認定タイプをご希望の方は、必ず事前にお問合せください。

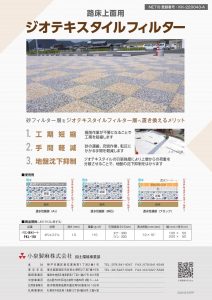

路床上面用ジオテキスタイルフィルター

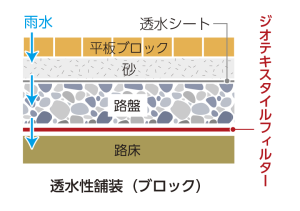

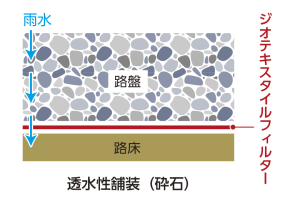

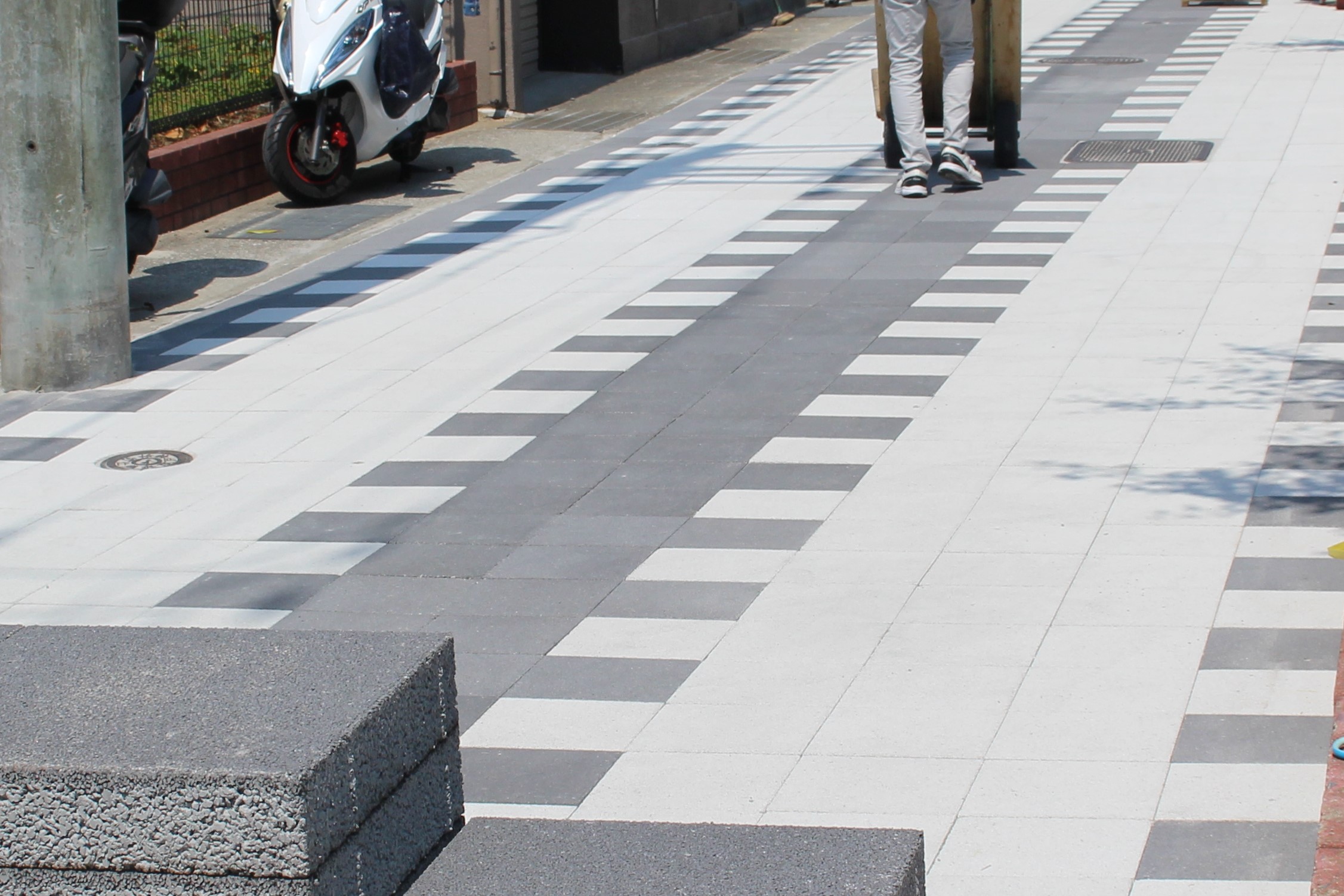

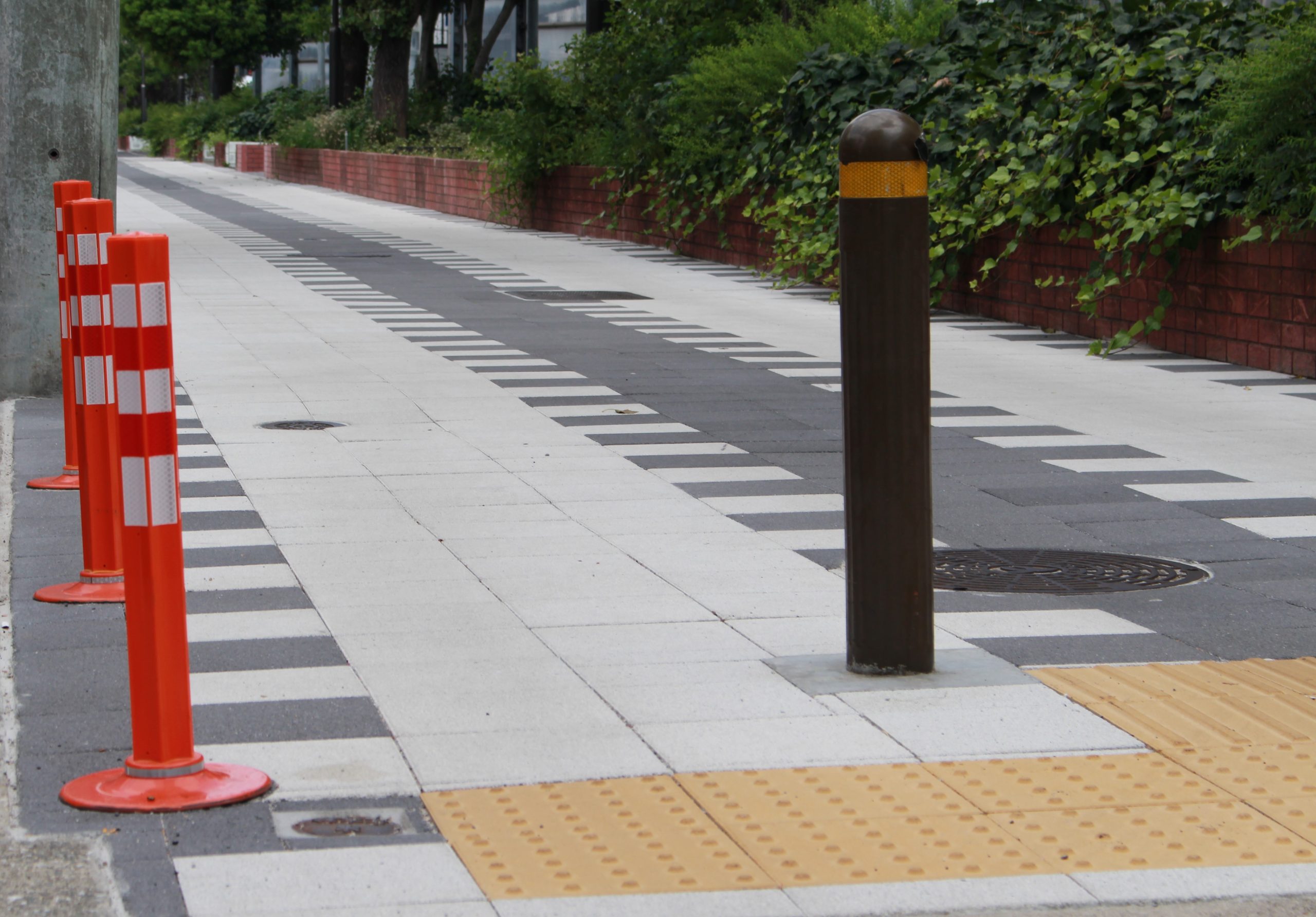

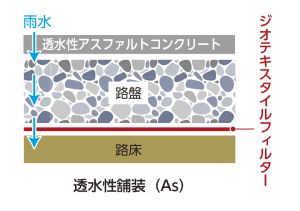

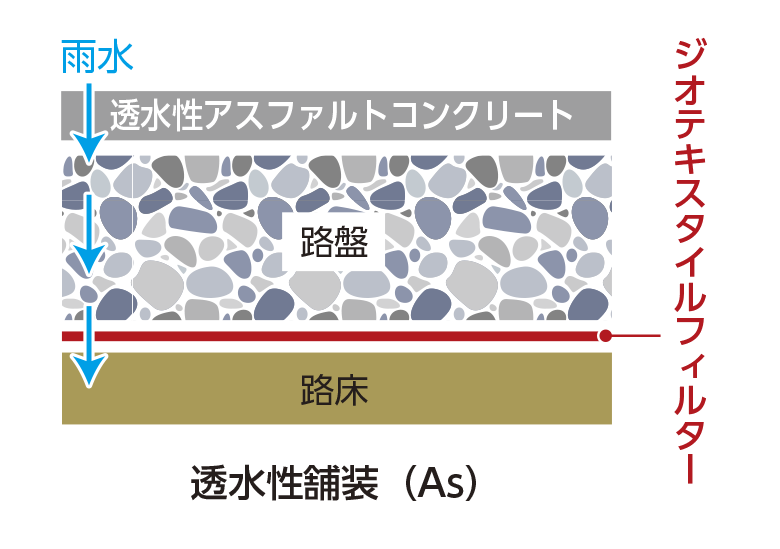

透水性舗装への「フィルター層」設置

雨水を路面～路盤～路床に浸透させる構造を持つ「透水性舗装」（ＩＬＢインターロッキングブロック・砕石）には、路床中の細粒分の路盤への混入や路床支持力の低下、浸透能力の阻害などが懸念される場合、路床上面にフィルター層を設置します。
フィルター層には、高い透水性能を持ち細粒分の流出防止に効果のある砂、またはジオテキスタイルが使用されます。「バロン透水シートPKL-110」はこのフィルター層としてお使いいただけます。

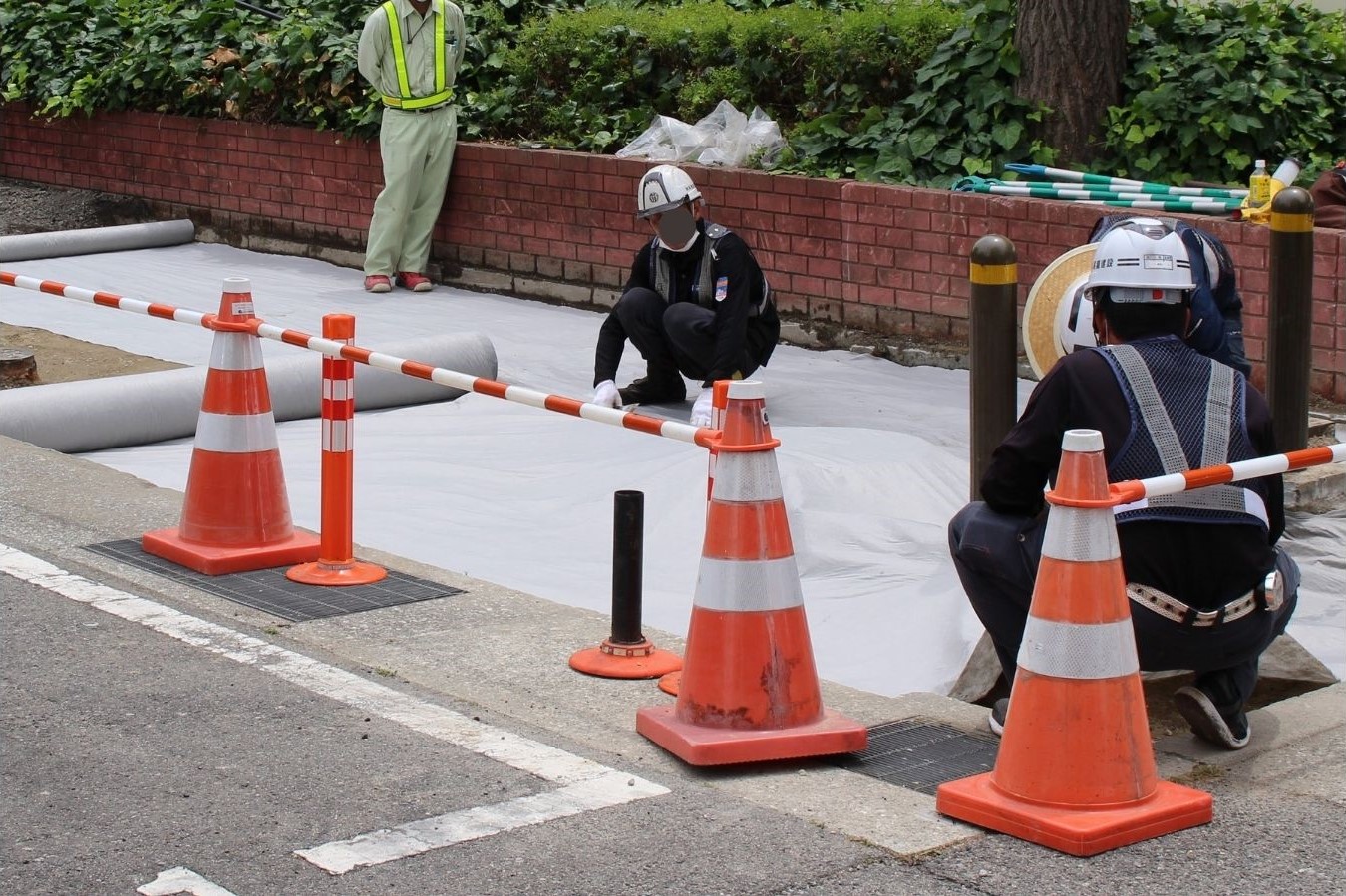

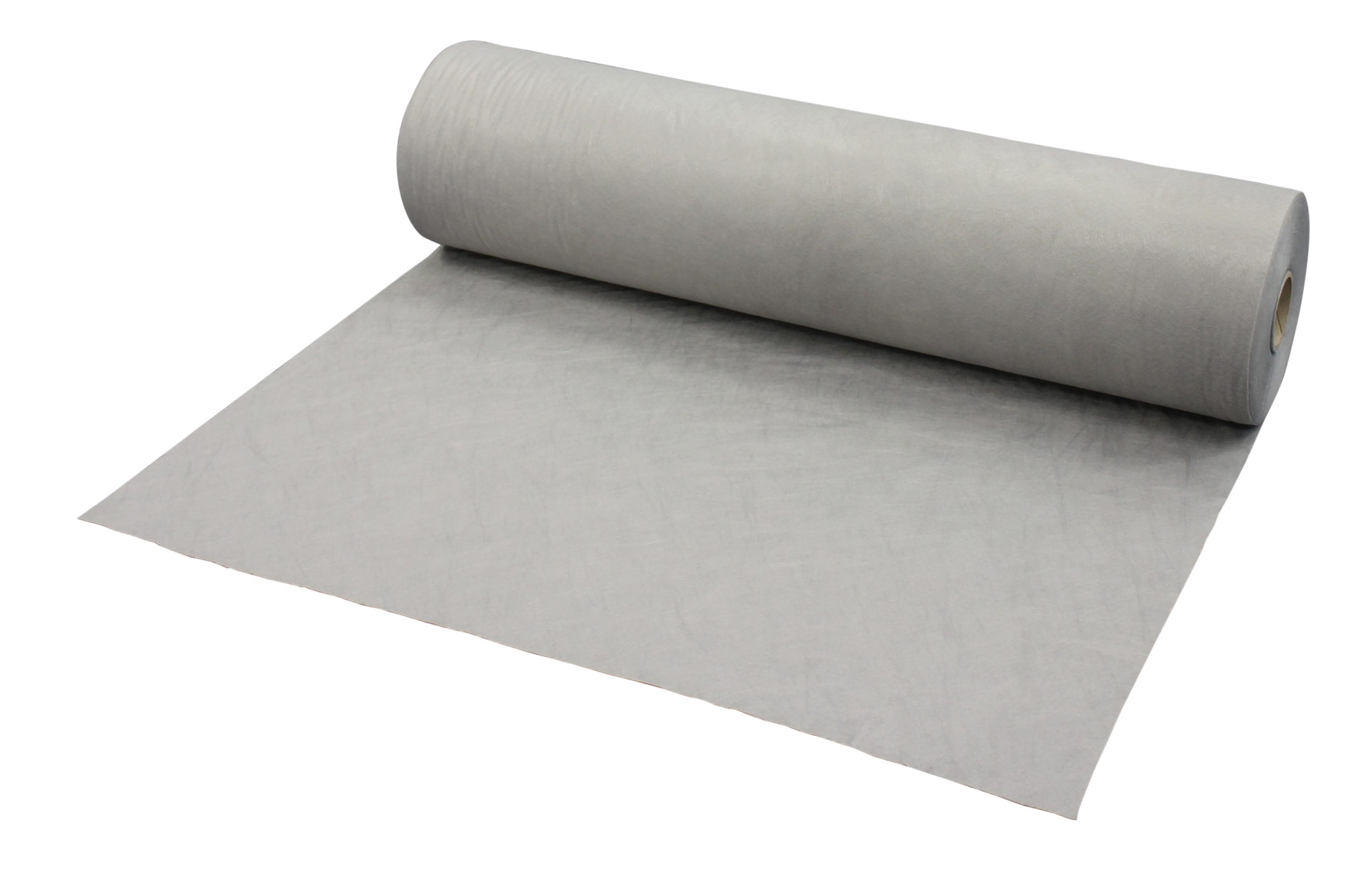

バロン透水シートPKL-110

工期を短縮
砂の敷設の場合、5～10㎝程度の厚さが必要となるため掘削作業を要しますが、PKL-110では掘削作業が不要になることで工期を短縮します。

作業工程を削減
PKL-110であればシートを敷くだけで作業が完了します。砂の運搬・充填・転圧の作業が不要です。

地盤沈下を抑制
シート本来の引張強度により上方からの荷重を分散させ、地盤沈下の抑制をはかることができます。

  • NETIS（国土交通省新技術情報提供システム）登録番号： KK-220043-A

WEBカタログ

▼ジオテキスタイルフィルターについて・透水シートの仕様書の見方

　　

▼透水シート用途別選定方法について

　　

▼透水シート（雨水貯留浸透施設）の活躍をご紹介

　

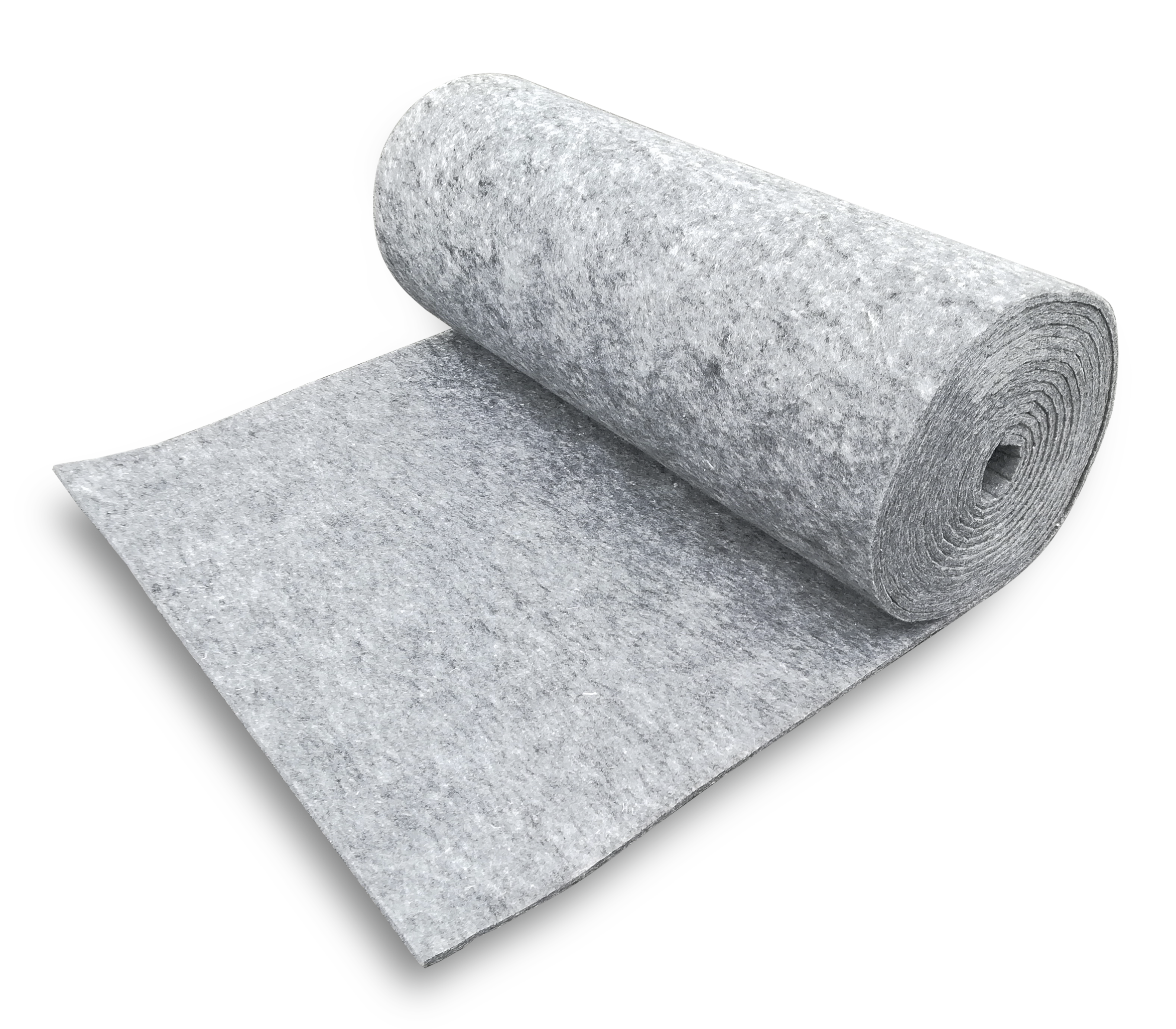

バロンコイヤマット・バロン合繊マット

吸出し防止や洗堀防止、軟弱地盤の安定化などの用途で使用します。

  • バロンコイヤマットは透水性に優れたシートです。天然繊維のため、微生物による分解で土壌に還元されます。
  • バロン合繊マットは、環境負荷の低い商品としてエコマークを取得しております。

原則グリーンでの出荷となりますが、在庫状況により変動する場合がございます。色の指定をご希望の方は必ず事前にご連絡ください。

WEBカタログ

商品仕様はこちら

品名 品番 厚さ(mm) 幅(cm) 長さ(m) 材質
バロンコイヤマット #10-R 10 100 10 ヤシ
200
#20-R 20 100
200
#30-R 30 100 5
200
バロン合繊マット #10-R 10 100 10 ポリエステル
200
